แบบอย่าง

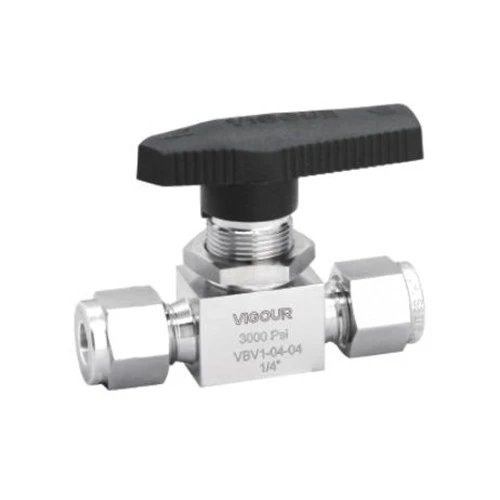

VBV1
|
การแนะนำ
•การไหลสองทิศทาง (เปิดอย่างเต็มที่หรือปิดอย่างเต็มที่) •ด้ามจับทิศทางระบุตำแหน่งเปิดปิด •อนุญาตสำหรับการติดตั้งแผง •ลูกชิ้นเดียวก้านเพื่อกำจัดฟันเฟือง •ร่างกายชิ้นเดียวเพื่อกำจัดจุดซีลหลายจุด •แคปซูลที่มีเอกลักษณ์และไม่เหมือนใครช่วยให้การสลับที่เชื่อถือได้ •ทดสอบใช้กับออกซิเจน |
แอปพลิเคชัน
•ระบบสอบเทียบ •การควบคุมความดันในห้องปฏิบัติการ •ระบบการสุ่มตัวอย่างแรงดันสูง •อุปกรณ์บริการและทดสอบ |
พารามิเตอร์ทางเทคนิค
| พิมพ์ | วาล์วแก๊สสแตนเลส |
|
| คะแนนความดัน | สูงสุด 206 บาร์ | |
| วัสดุ | ||
| ร่างกาย | SS316L | |
| ที่นั่ง | ptfe | |
| ช่วงอุณหภูมิ | -54 องศาถึง 148 องศา | |
| อัตราการรั่วไหล | 0. 1std cc/min@1000psig (69bar) n2 | |
| ปาก | φ2.4 ~ 10.3 มม. (ตามการเชื่อมต่อสิ้นสุด) | |
VBV2
|
การแนะนำ
•การไหลสองทิศทาง (เปิดอย่างเต็มที่หรือปิดอย่างเต็มที่) •ด้ามจับทิศทางระบุตำแหน่งเปิดปิด •อนุญาตสำหรับการติดตั้งแผง •ลูกชิ้นเดียวก้านเพื่อกำจัดฟันเฟือง •ร่างกายชิ้นเดียวเพื่อกำจัดจุดซีลหลายจุด •แคปซูลที่มีเอกลักษณ์และไม่เหมือนใครช่วยให้การสลับที่เชื่อถือได้ •ทดสอบใช้กับออกซิเจน |
แอปพลิเคชัน
•ระบบสอบเทียบ •การควบคุมความดันในห้องปฏิบัติการ •ระบบการสุ่มตัวอย่างแรงดันสูง •อุปกรณ์บริการและทดสอบ |
พารามิเตอร์ทางเทคนิค
| พิมพ์ | วาล์วลูกบอล |
|
| คะแนนความดัน | 1,000 / 3000 psig | |
| วัสดุ | ||
| ร่างกาย | SS316L | |
| ที่นั่ง | ptfe | |
| ช่วงอุณหภูมิ | -54 องศาถึง 148 องศา | |
| อัตราการรั่วไหล | 0. 1std cc/min@1000psig (69bar) n2 | |
| ปาก | φ2.4 ~ 10.3 มม. (ตามการเชื่อมต่อสิ้นสุด) | |
VBV3
|
การแนะนำ
•การไหลสองทิศทาง (เปิดอย่างเต็มที่หรือปิดอย่างเต็มที่) •ด้ามจับทิศทางระบุตำแหน่งเปิดปิด •แรงบิดในการใช้งานต่ำ •ที่นั่งห่อหุ้ม •ลูกชิ้นเดียวก้านเพื่อกำจัดฟันเฟือง •ร่างกายชิ้นเดียวเพื่อกำจัดจุดซีลหลายจุด •การบรรจุแคปซูลที่ไม่ซ้ำกันช่วยให้สามารถสลับที่เชื่อถือได้ •ทดสอบให้ใช้กับออกซิเจน |
แอปพลิเคชัน
•การทดสอบส่วนประกอบ •ระบบสอบเทียบ •การควบคุมความดันในห้องปฏิบัติการ •ระบบการสุ่มตัวอย่างแรงดันสูง •อุปกรณ์บริการและทดสอบ |
พารามิเตอร์ทางเทคนิค
| พิมพ์ | ด้ามจับสีเหลือง / ด้ามผีเสื้อ / ด้ามสั้น |
|
| ความดัน | 1,000 psig @ 38 องศา | |
| วัสดุ | ||
| ร่างกาย | 316 | |
| ที่นั่ง | ptfe | |
| ปาก | 6 มม./1/4 "หลอดพอดี 1/4npt ф5mm | |
| 10 มม./3/8 "หลอดพอดีф7มม. | ||
| 12 มม./1/2 "การติดตั้งหลอด 1/2npt ф9มม. |
|
|
| น้ำหนัก | 6 มม./1/4 "การติดตั้งหลอด, 1/4npt 0. 13 กก. (ด้ามจับสีเหลืองและที่จับผีเสื้อ), 0. 1 กก. (ด้ามจับสั้น) | |
| 1 0 mm/3/8 "0. 22 กก. (ด้ามจับสีเหลืองและด้ามผีเสื้อ), 0.16 kg (ด้ามสั้น) | ||
| 12 มม./1/2 "การติดตั้งหลอด, 1/2npt 0. 35 กก. (ด้ามจับสีเหลืองและที่จับผีเสื้อ), 0. 26 กก. (ด้ามจับสั้น) | ||
| ช่วงอุณหภูมิ | -42 องศาถึง +204 องศา | |
| อัตราการรั่วไหล | 0. 1 std cc/min | |
VBV4
|
การแนะนำ
•สแตนเลสวัสดุเหล็กคาร์บอน •วัสดุที่นั่งให้เลือกมากมาย PTFE เป็นมาตรฐาน • On-Off (2-) วาล์ว) วาล์ว •ชดเชยการออกแบบที่นั่ง •บรรจุสเต็มสองชิ้นที่โหลดสด •การดำเนินการในรอบไตรมาส •ความหลากหลายของการเชื่อมต่อสิ้นสุดในขนาด 1/8 ถึง 2 นิ้วและ 6 ถึง 25 มม. •การพอร์ตช่องระบายอากาศเสริม |
|
วาล์วแก๊สสแตนเลสคำอธิบายผลิตภัณฑ์
วาล์วลูกบอลก๊าซสแตนเลสจาก Vigor ได้รับการออกแบบมาสำหรับการควบคุมก๊าซที่มีประสิทธิภาพสูงนำเสนอการปิดการปิดและการไหลที่เชื่อถือได้ในการใช้งานก๊าซอุตสาหกรรมต่างๆ มีให้ในสี่รุ่น -VBV1, VBV2, VBV3 และ VBV 4- วาล์วเหล่านี้สามารถทนต่อแรงดันได้สูงสุด 206 บาร์ การออกแบบอเนกประสงค์มีตัวเลือกการเชื่อมต่อที่หลากหลายและการกำหนดค่าเพื่อตอบสนองความต้องการของระบบที่หลากหลาย
คุณสมบัติที่สำคัญ
- ความต้านทานแรงดันสูง:แรงดันการทำงานสูงสุด 206 บาร์เหมาะสำหรับระบบก๊าซแรงดันสูงที่หลากหลาย
- ตัวเลือกการเชื่อมต่อ:มีให้เลือกกับ NPT (เธรดท่อแห่งชาติ) หรือการเชื่อมต่อที่เหมาะสมกับหลอดปรับให้เข้ากับการตั้งค่าท่อที่แตกต่างกัน
- รูปแบบวาล์วอเนกประสงค์:ตัวเลือกรวมถึงรูปแบบตรงรูปแบบมุมประเภททีและประเภทตรงผ่านเพื่อรองรับเค้าโครงของระบบต่างๆ
- การดำเนินการด้วยตนเอง:รุ่น VBV4 มีตัวเลือก handwheel สามตัวเลือกให้ความยืดหยุ่นสำหรับการควบคุมที่แม่นยำและรวดเร็ว
- ความทนทานของวัสดุ:สร้างขึ้นจากสแตนเลสคุณภาพสูงเพื่อให้มั่นใจถึงความทนทานและความต้านทานต่อการกัดกร่อนทำให้เหมาะสำหรับสภาพแวดล้อมที่รุนแรง
ปัญหาและวิธีแก้ปัญหาทั่วไป
สาเหตุ:ซีลที่สึกหรอการติดตั้งที่ไม่เหมาะสมหรือแรงดันมากเกินไป
สารละลาย:ตรวจสอบและแทนที่ซีลตรวจสอบทิศทางการติดตั้งที่ถูกต้องและตรวจสอบความดันของระบบ
สาเหตุ:ลูกบอลที่ถูกบล็อกหรือสวมใส่หรือขาดการหล่อลื่น
สารละลาย:ทำความสะอาดหรือเปลี่ยนลูกบอลหล่อลื่นก้านวาล์วและให้การทำงานที่ราบรื่น
สาเหตุ:มุมการติดตั้งที่ไม่ถูกต้องหรือวัสดุแปลกปลอมภายในวาล์ว
สารละลาย:ตรวจสอบทิศทางการติดตั้งทำความสะอาดวาล์วและตรวจสอบให้แน่ใจว่าไม่มีสิ่งกีดขวาง
สาเหตุ:การใช้งานมากเกินไปหรือไม่เหมาะสม
สารละลาย:ตรวจสอบ handwheel สำหรับความเสียหายและแทนที่หากจำเป็น รักษาวาล์วเป็นประจำเพื่อให้แน่ใจว่าอายุยืน
